フィレドンフィルター PS-150・PS-300・PS-400・PS-600他

フィレドンフィルター PS-150・PS-300・PS-400・PS-600他
フィレドンフィルターは繊維間が完全接着の無方向性の繊維集合体です。
沪材単独で自由に取扱っても性能低下をきたしません。
圧力損失が低く高効率で塵埃保持量が大きく各種の金属枠への組込みが可能です。
フィレドンフィルター PS-150・PS-300・PS-400・PS-600他
品番 主な用途 標準風速
(m/sec)
初期圧損
(Pa)
捕集効率
(%)
再生 使用温度・
その他
厚さ
(mm)
標準アルミ
枠厚さ
(mm)
PS/150 一般再生用プレフィルター用 2.5 30 63 80℃ 8 10
PS/300 一般再生用プレフィルター用 2.5 54 73 80℃ 10 15
PS/400 一般再生用プレフィルター用 2.5 64 76 80℃ 14 20
PS/600 一般再生用プレフィルター用 2.5 93 82 80℃ 20 25
フィレドン
AE/100
耐熱性・乾燥炉用 1 25 88 × 180℃ 10 15
フィレドン
FS/1710
制気口・レターンチャンバー用 2.5 35 74 60℃ 11 15
フィレドン
FS/1705
制気口・レターンチャンバー用 2.5 20 68 60℃ 5.5 10

●標準材料

フレーム材 アルミニウム
沪材 不織布
押さえ金網 亜鉛メッキ溶接金網
押さえ金具 亜鉛メッキ鉄線、V字

※その他の金属フレームでの製作も可能です。
※不織布の厚さにより枠の厚さの構造を変更いたします。
※金網、金具は上記以外の材質も使用可能です。

サランハニカム

サランハニカム アルミ枠付
アルミ枠付
サランハニカム

サランハニカム
・サラン(PVDC)繊維やポリプロピレン(PP)繊維を特殊な織り方で立体的な構造(ハニカム状)にした沪材を使用したフィルターです。
・鉄芯に巻き付けて縫製した沪材をPVCレザーやアルミニューム外枠を付けて使用するのが一般的です。
・主な用途は制気口・クーラー・ファンコイル等に用いられます。
・清浄性が良く、吸水性・吸湿性がなく、既存設備への追加設計も容易です。

●標準仕様(標準以外のサイズ、組み合わせにも対応可能です。)

品番 使用沪材 重量法効率
(%)
風速
(m/sec)
初期圧損
(Pa)
最終圧損
(Pa)
フィルター
厚さ:D寸法
(mm)
使用温度 最高使用
湿度
NP-PP PPハニカム 15 1.5 6 29 5~10 60℃以下 95%以下
NP-サラン サラン
ハニカム
20 1.5 8 20 5~10 60℃以下 95%以下

※枠厚さは一般的な仕様ですがその他厚さでの対応も可能です。

●標準材料

フレーム材 沪材アルミニウム 鉄芯+PVCレザー
沪材 PPハニカム/サランハニカム+鉄芯 PPハニカム/サランハニカム
備考 ※その他の金属フレームでの製作も可能です。 ※SUS芯での製作も可能です。
※薄手の不織布を同様に加工することも可能です

サランロックフィルター(ビニロック)

サランロックフィルター(ビニロック)
サランロックOM-150 アルミ枠付
サランロックフィルター(ビニロック)

・ポリ塩化ビニデリン系繊維をエアフィルターとして除塵に適した形状に点接着したものです。
・繊維の太さ・厚み・密度が選択できます。
・酸・アルカリ・油に強く、洗浄により再生可能です。
・エリミネーターとしての使用もできます。

品 番 主な用途 標準風速
(m/sec)
初期圧損
(Pa)
捕集効率
(%)
再生 使用温度・その他
サランロック OM-150(15t) 水分の除去・外気取入 粗塵用 1.5 7.5 21.5 60℃
サランロック UM-150 水分の除去・外気取入 粗塵用 1.5 23 70 60℃

●標準材料

フレーム材 アルミニウム
沪材 サランロックフィルター(ビニロック)
押さえ金網 亜鉛メッキ溶接金網
押さえ金具 亜鉛メッキ鉄線、V字

※その他の金属フレームでの製作も可能です。
※不織布の厚さにより枠の厚さの構造を変更いたします。
※金網、金具は上記以外の材質も使用可能です。

アルミラスフィルター(グリス用)

アルミラスフィルター(グリス用)
アルミラスフィルター(グリス用)
アルミラス(グリス用)10×5mmピッチ

・オイルミスト(グリス用)として用いられるフィルターです。アルミラス10×5mmピッチの枚数を重ねて使用します。
※使用温度140℃

●標準材料

フレーム材 アルミニウム
沪材 アルミラス(グリス用)

※その他の金属フレームでの製作も可能です。
※アルミラスの枚数により枠の厚さの構造を変更いたします。
※金網、金具は上記以外の材質も使用可能です。

デミスターフィルター(アルミ製・ステンレス製・銅製)

デミスターフィルター(アルミ製・ステンレス製・銅製)
デミスターフィルター(アルミ製・ステンレス製・銅製)
SUSデミスター(ウェーブ付)

・細い金属をメリヤス状に編み複数枚を重ねて構成されたフィルターです。
・圧力損失が極めて少なく耐熱性・耐食性に優れています。
品 名 主な用途 標準風速
(m/sec)
初期圧損
(Pa)
捕集効率
(%)
再生 使用温度・その他
SUSデミスター(ウェーブ付) ミスト・耐熱フィルター等特殊用途 1.5 5.4 15 (データは6枚重ね)

●標準材料

フレーム材 各種金属
沪材 各種デミスター
押さえ金網 亜鉛メッキ溶接金網
押さえ金具 亜鉛メッキ溶接金網

※その他の金属フレームでの製作も可能です。
※デミスターの枚数組合せにより枠の厚さの構造を変更いたします。
※金網、金具は上記以外の材質も使用可能です。

メッシュ金網

メッシュ金網
メッシュ金網
超薄型枠
・粗塵フィルター等の保護のためのステンレス製の金網です。標準は2~200MSまで製造可能です。

プレフィルターの部品構成

●プレフィルターの部品構成
●標準材料

フレーム材 アルミニウム 鉄芯+アルミニウム
/鉄芯+PVCレザー
沪材 各種沪材 PPハニカム/サランハニカム/薄手の沪材各種
押さえ金網 亜鉛メッキ溶接金網
押さえ金具 亜鉛メッキ鉄線、V字
備考 ※その他の金属フレームでの製作も可能です。
※不織布の厚さにより枠の厚さの構造を変更いたします。
※金網、金具は上記以外の材質も使用可能です。
※SUS芯での製作も可能です。
プレフィルター用アルミ枠材
プレフィルター用アルミ枠材
    50t単体用

  • プレフィルター用アルミ枠材 50t単体用 センター絞り型
    センター絞り型
  • プレフィルター用アルミ枠材 50t単体用 E型
    E型
  • プレフィルター用アルミ枠材 50t単体用 フラット型
    フラット型
    50t連結用

  • プレフィルター用アルミ枠材 50t連結用 センター絞り型
    センター絞り型
  • プレフィルター用アルミ枠材 50t連結用 E型
    E型
  • プレフィルター用アルミ枠材 50t連結用 フラット型
    フラット型
  • 20t単体用
    プレフィルター用アルミ枠材 20t単体用 標準
    標準
  • 20t連結用
    プレフィルター用アルミ枠材 20t連結用 標準
    標準
  • 15t単体用
    プレフィルター用アルミ枠材 15t単体用 標準
    標準
  • 15t連結用
    プレフィルター用アルミ枠材 15t連結用 標準
    標準
  • 10t単体用
    プレフィルター用アルミ枠材 10t単体用 標準
    標準
  • 10t単体用
    プレフィルター用アルミ枠材 10t単体用 15㎜額縁
    15㎜額縁
  • 10t連結用
    プレフィルター用アルミ枠材 10t連結用 標準
    標準
  • 10t連結用
    プレフィルター用アルミ枠材 10t連結用 15㎜額縁
    15㎜額縁
  • 7.5t単体用
    プレフィルター用アルミ枠材 7.5t単体用 標準
    標準
    15㎜額縁
  • 7.5t連結用
    プレフィルター用アルミ枠材 7.5t連結用 標準
    標準
    15㎜額縁

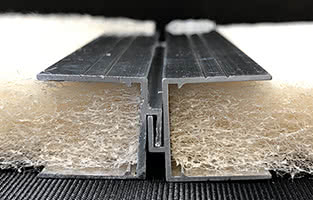

  • フィルター連結
    フィルター連結

※上記以外の厚さのフィルター枠の製造も可能です。(鋼材の折込み仕様となります。)
