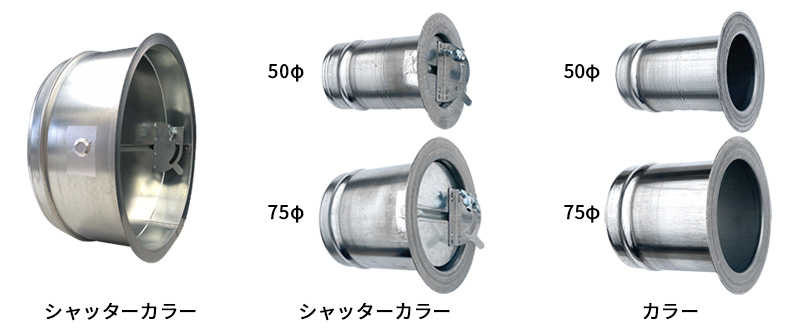

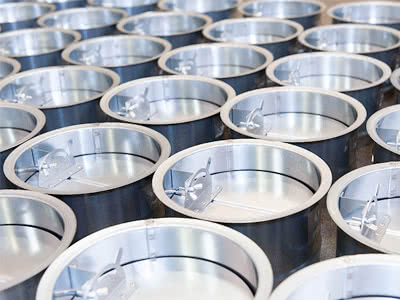

シャッターカラー（空調BOX用ダンパー付カラー）
ボリューム調節機構をカラーの短管内に配置することで操作性の向上と体積の減少を図りました。
従来の製品に比べボリューム操作用のガイドレールと調整用ロッドの代わりにガイドハンドルとボルトステーのみのシンプルな構造に変更したことで100φ～350φまでの機構を同じ部品でカバーできるようになりました。
従来型に比べ約70％の体積となり輸送中の破損も大幅に減りました。

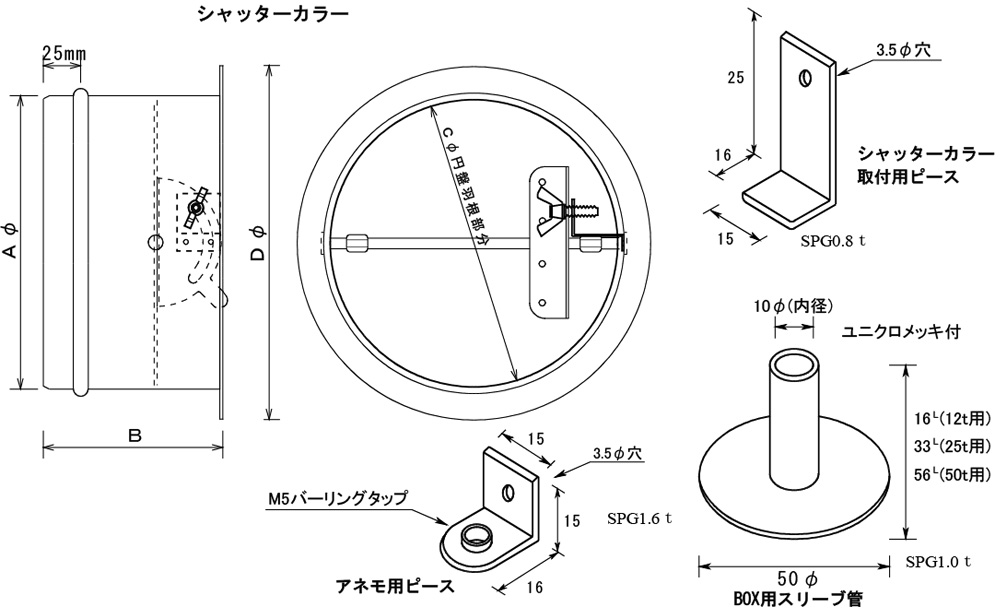

| シャッターカラー | Ａφ | Ｂ | Ｃφ | Ｄφ | 入 数 | 定 価 |
|---|---|---|---|---|---|---|
| 50φ用 | 47.5 | 80.6 | 45.5 | 75 | 100個 | 3,300円／個 |
| 75φ用 | 72 | 80.6 | 70 | 100 | 50個 | 3,300円／個 |
| 100φ用 | 99 | 115 | 96 | 124 | 32個 | 3,300円／個 |
| 125φ用 | 122 | 115 | 118 | 147 | 20個 | 3,500円／個 |
| 150φ用 | 147 | 115 | 143 | 172 | 16個 | 3,700円／個 |
| 175φ用 | 172 | 115 | 168 | 197 | 20個 | 3,950円／個 |
| 200φ用 | 197 | 115 | 193 | 222 | 16個 | 4,250円／個 |
| 225φ用 | 222 | 115 | 218 | 247 | 16個 | 4,500円／個 |
| 250φ用 | 247 | 115 | 245 | 272 | 9個 | 4,850円／個 |
| 275φ用 | 272 | 115 | 270 | 297 | 8個 | 5,200円／個 |
| 300φ用 | 297 | 115 | 295 | 322 | 8個 | 5,400円／個 |
| 350φ用 | 347 | 115 | 343 | 372 | 6個 | 6,000円／個 |
| アネモ用ピース | 1,000個入 （小袋100個入） |
80円／個 | ||||
| シャッターカラー 取付ピース |
1,000個入 （小袋100個入） |
50円／個 | ||||
| ＢＯＸ用スリーブ管 | 1,000個入 （小袋100個入） |
280円／個 | ||||
| カラー50φ | 47.5 | 80.6 | 75 | 100個 | 1,500円／個 | |
| カラー75φ | 72 | 80.6 | 100 | 50個 | 1,500円／個 |
BOX用スリーブ管
マイクロボード（グラスウール）製アネモBOX及びレジスターBOXの吊り下げ用スリーブ管です。
マイクロボードの厚みに合わせ３種類サイズがあります。
材質：SGCC／ｔ＝1.0 電気亜鉛メッキ仕上
| 型 式 | サイズ | 用 途 | 入数 | 定価（円） |
|---|---|---|---|---|
| 16L | 50φ×16㎜ | GW12ｔ用 | 1,000(100ケ） | 200 |
| 33L | 50φ×33㎜ | GW25ｔ用 | 1,000(100ケ） | 200 |
| 56L | 50φ×56㎜ | GW50ｔ用 | 1,000(100ケ） | 200 |
アネモ用ピース
アネモBOX（シーリングディフューザー用BOX）接続用取り付けピースです。
M５のバーリングタップ付きです。
材質：SPG／ｔ＝1.6 亜鉛メッキ鋼板
| 名 称 | サイズ | 用 途 | 入数 | 定価（円） |
|---|---|---|---|---|
| アネモ用ピース | 16×15×15㎜ | シーリングディフューザー用 | 1,000(100ケ） | 60 |
シャッターカラー用取付ピース
シャッターカラー（マイクロBOX用ボリュームダンパー）取り付け用ピースです。
シャッターカラーとコーナー押金具との接続用です。
材質：SPG／ｔ＝0.8 亜鉛メッキ鋼板
| 名 称 | サイズ | 用 途 | 入数 | 定価（円） |
|---|---|---|---|---|
| シャッターカラー用 取付ピース |
25×16×15㎜ | シャッターカラー用 | 1,000(100ケ） | 30 |
