グリスフィルターLLタイプ

ダブルチェック LLタイプ 両面型
ダブルチェック LLタイプ 片面型
LKフィルタ寸法表
ハイガード(厨房用防火風量調整ダンパー)
クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

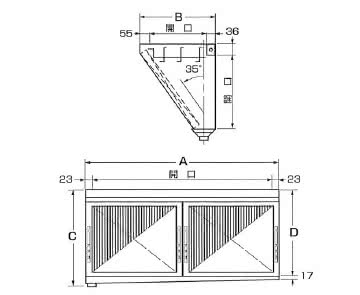

ダブルチェック LLタイプ

両面型

単体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-50 506 704 486 453 LK-50 2
LL-40 506 590 404 371 LK-40 2
LL-30 506 476 322 289 LK-30 2
LL-25 506 418 281 248 LK-25 2
LL-3000 306 476 322 289 LK-3000 2
型式 静圧・風量特性(㎥/h) 定価
15Pa
(1.5mmAq)
20Pa
(2mmAq)
25Pa
(2.5mmAq)
LL-50 1560 1800 2028 66,000
LL-40 1224 1404 1584 62,000
LL-30 876 1008 1140 58,000
LL-25 708 816 924 55,000
LL-3000 480 552 624 55,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

2連体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-502 1006 704 502 453 LK-50 4
LL-402 1006 590 420 371 LK-40 4
LL-302 1006 476 338 289 LK-30 4
LL-252 1006 418 297 248 LK-25 4
LL-3002 606 476 322 289 LK-3000 4
型式 静圧・風量特性(㎥/h) 定価
15Pa
(1.5mmAq)
20Pa
(2mmAq)
25Pa
(2.5mmAq)
LL-502 3120 3600 4056 113,000
LL-402 2448 2808 3168 107,000
LL-302 1752 2016 2280 101,000
LL-252 1416 1632 1848 97,000
LL-3002 960 1104 1248 97,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

3連体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-503 1506 704 518 453 LK-50 6
LL-403 1506 590 436 371 LK-40 6
LL-303 1506 476 354 289 LK-30 6
LL-253 1506 418 313 248 LK-25 6
LL-3003 906 476 338 289 LK-3000 6
型式 静圧・風量特性(㎥/h) 定価
15Pa
(1.5mmAq)
20Pa
(2mmAq)
25Pa
(2.5mmAq)
LL-503 4680 5400 6084 163,000
LL-403 3672 4212 4752 155,000
LL-303 2628 3024 3420 142,000
LL-253 2124 2448 2772 136,000
LL-3003 1440 1656 1872 136,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

片面型

単体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-50H 506 422 486 453 LK-50 1
LL-40H 506 365 404 371 LK-40 1
LL-30H 506 308 322 289 LK-30 1
LL-25H 506 279 281 248 LK-25 1
LL-3000H 306 308 322 289 LK-3000 1
型式 静圧・風量特性(㎥/h) 定価
15Pa(1.5mmAq) 20Pa(2mmAq) 25Pa(2.5mmAq)
LL-50H 780 900 1014 44,000
LL-40H 612 702 792 42,000
LL-30H 438 504 570 40,000
LL-25H 354 408 462 38,000
LL-3000H 240 276 312 38,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

2連体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-502H 1006 422 502 453 LK-50 2
LL-402H 1006 365 420 371 LK-40 2
LL-302H 1006 308 338 289 LK-30 2
LL-252H 1006 279 297 248 LK-25 2
LL-3002H 606 308 322 289 LK-3000 2
型式 静圧・風量特性(㎥/h) 定価
15Pa(1.5mmAq) 20Pa(2mmAq) 25Pa(2.5mmAq)
LL-502H 1560 1800 2028 73,000
LL-402H 1224 1404 1584 69,000
LL-302H 876 1008 1140 65,000
LL-252H 708 816 924 63,000
LL-3002H 480 552 624 63,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

3連体型
型式 本体寸法(mm) 適応フィルタ
型式 枚数
LL-503H 1506 422 518 453 LK-50 3
LL-403H 1506 365 436 371 LK-40 3
LL-303H 1506 308 354 289 LK-30 3
LL-253H 1506 279 313 248 LK-25 3
LL-3003H 906 308 338 289 LK-3000 3
型式 静圧・風量特性(㎥/h) 定価
15Pa(1.5mmAq) 20Pa(2mmAq) 25Pa(2.5mmAq)
LL-503H 2340 2700 3042 109,000
LL-403H 1836 2106 2376 102,000
LL-303H 1314 1512 1710 94,000
LL-253H 1062 1224 1386 89,000
LL-3003H 720 828 936 89,000

※各機種とも枠の範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは3連体までではなく、組合せにより、何連体にでもできます。

LKフィルタ寸法表

型式 寸法(mm) 有効面積(㎡)
LK-50 500 500 30 0.2024
LK-40 400 500 30 0.1584
LK-30 300 500 30 0.1144
LK-25 250 500 30 0.0924
LK-3000 300 300 30 0.0624
型式 面風速(m/S) 1.07 1.23 1.39 1.51 1.63 定価
圧力損失 15 20 25 30 35
Pa(mmAq) (1.5) (2.0) (2.5) (3.0) (3.5
LK-50 風量
(㎥/h)
780 900 1014 1102 1190 20,000
LK-40 612 702 792 861 929 19,000
LK-30 438 504 570 622 671 18,000
LK-25 354 408 462 502 542 17,000
LK-3000 240 276 312 339 366 17,000

ハイガード(厨房用防火風量調整ダンパー)

ハイガード(厨房用防火風量調整ダンパー)
ハイガード(厨房用防火風量調整ダンパー)
ハイガード(厨房用防火風量調整ダンパー)
型式 適用
ダクト
開口
寸法
mm
外寸法
mm
内寸法
mm
開口寸法
mm
取付・脱着寸法
mm
重量
kg
開口
面積
定価
A B C D E F G H
HGL-1515 150×150 220 210 191 170 178 137 217 196 1.8 0.0244 17500
HGL-2015 200×150 270 210 241 170 228 137 267 246 2.1 0.0312 18000
HGL-2020 200×200 270 260 241 220 228 187 267 246 2.4 0.0426 19000
HGL-2025 200×250 270 310 241 270 228 237 267 246 2.8 0.0540 20000
HGL-3015 300×150 370 210 341 170 328 137 367 346 2.7 0.0449 18500
HGL-3020 300×200 370 260 341 220 328 187 367 346 3.1 0.0613 19500
HGL-3025 300×250 370 310 341 270 328 237 367 346 3.5 0.0777 20500
HGL-3030 300×300 370 360 341 320 328 287 367 346 3.9 0.0941 21500
HGL-4015 400×150 470 210 441 170 428 137 467 223 3.2 0.0586 19000
HGL-4020 400×200 470 260 441 220 428 187 467 223 3.7 0.0800 20500
HGL-4025 400×250 470 310 441 270 428 237 467 223 4.2 0.1014 22000
HGL-4030 400×300 470 360 441 320 428 287 467 223 4.7 0.1228 23500
HGL-4040 400×400 470 460 441 420 428 387 467 223 5.7 0.1656 26500
HGL-5015 500×150 570 210 541 170 528 137 567 273 3.8 0.0723 20000
HGL-5020 500×200 570 260 541 220 528 187 567 273 4.3 0.0987 21500
HGL-5025 500×250 570 310 541 270 528 237 567 273 4.9 0.1251 23000
HGL-5030 500×300 570 360 541 320 528 287 567 273 5.3 0.1515 24500
HGL-5040 500×400 570 460 541 420 528 387 567 273 6.5 0.2043 27500
HGL-5050 500×500 570 560 541 520 528 487 567 273 7.6 0.2571 30500
HGL-6015 600×150 670 210 641 170 628 137 667 323 4.4 0.0860 20500
HGL-6020 600×200 670 260 641 220 628 187 667 323 4.9 0.1174 22000
HGL-6025 600×250 670 310 641 270 628 237 667 323 5.6 0.1488 23500
HGL-6030 600×300 670 360 641 320 628 287 667 323 6.2 0.1802 25000
HGL-6040 600×400 670 460 641 420 628 387 667 323 7.4 0.2430 28000
HGL-6050 600×500 670 560 641 520 628 487 667 323 8.7 0.3058 31000
■ハイガードダンパー型式選定方法
・ハイガードダンパーのみ使用する場合は、ダクト寸法とハイガードダンパーの内寸法との対比で表よりハイガードの型式を選定します。
(例)ダクト寸法400㎜×300㎜の場合、ハイガード内寸法441㎜×320㎜が最も適当、従って選定型式はHGL-4030となります。
・ダブルチェックの型式選定の後にハイガードダンパーを選定する場合は、「ハイガードHGL・ダブルチェックの適用型式早見表」からグリスフィルタの型式を選び、 その中から所定のダクト寸法に最も近い内寸法を持つハイガード型式を選定します。
(例)DC-50でダクト寸法300㎜×400㎜の場合、320㎜×441㎜の内寸法を有し、DC-50にも適用できるHGL-4030を選定します。

クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

単体型
クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

2連体型

クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

3連体型

クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

取付施工例

クラコ ダブルチェック DC-HF型 圧力扇内臓可能タイプ

※上記図面はDC-HFタイプとなります。

型 式 定 価
LL-50HF 本体のみ 56,000
LL-502HF 本体のみ 87,000
LL-503HF 本体のみ 127,000
