風量測定口

J-25J-50J-25TJ-50T
SUS-J-25SUS-J-50風量測定口用アダプター

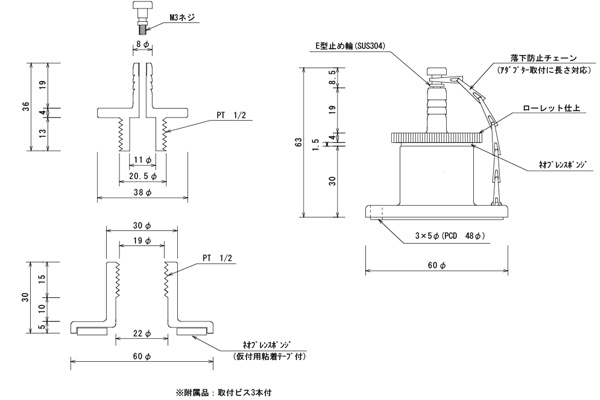

J-25

J-25

※落下防止チェーンの長さはアダプターが後付できるようJ-50及びJ-50Tと同じ長さを取り付けてあります。

型式 J-25
材質 亜鉛合金製
処理 クロームメッキ仕上
台座長 30mm
台座径 60φmm
内径 19φmm
全長 63mm
入数 10個
定価(円) 2,000

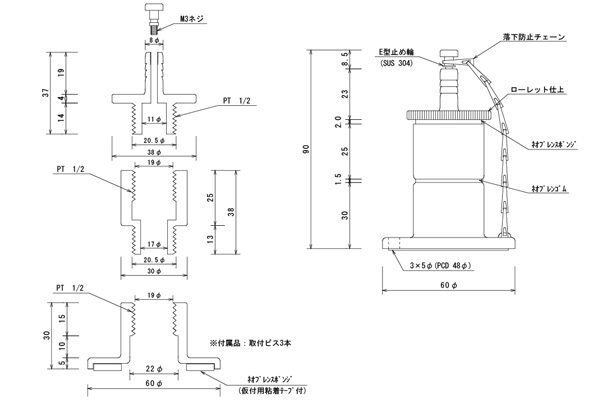

J-50

型式 J-50
材質 亜鉛合金製
処理 クロームメッキ仕上
台座長 55mm
台座径 60φmm
内径 17φmm
全長 90mm
入数 10個
定価(円) 2,600

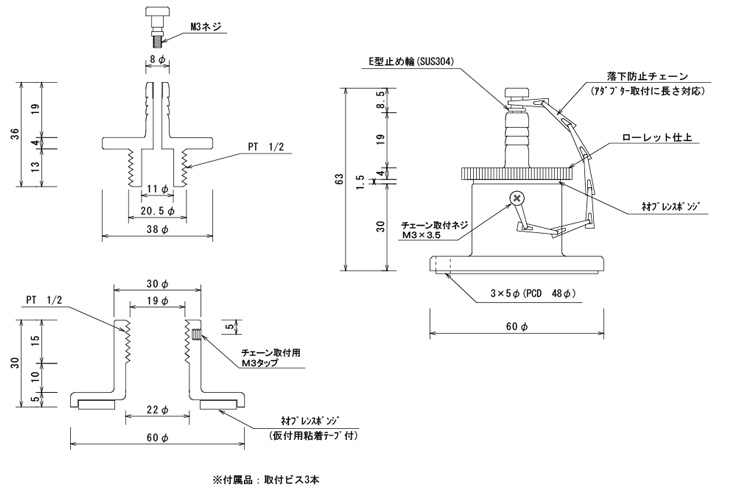

J-25T

J-25T

※落下防止チェーンの長さはアダプターが後付できるようJ-50及びJ-50Tと同じ長さを取り付けてあります。

型式 J-25T
材質 亜鉛合金製
処理 クロームメッキ仕上
台座長 30mm
台座径 60φmm
内径 22φmm
全長 63mm
入数 10個
定価(円) 2,000

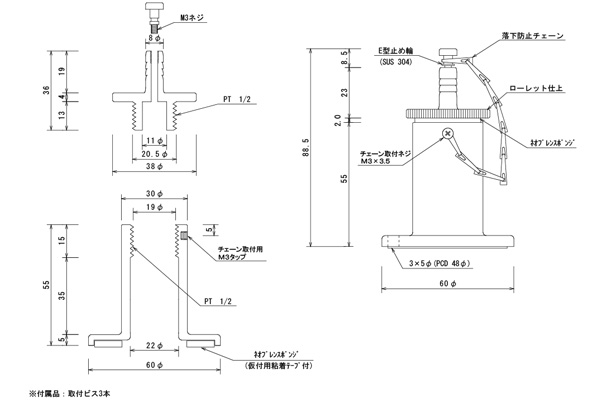

J-50T

型式 J-50T
材質 亜鉛合金製
処理 クロームメッキ仕上
台座長 55mm
台座径 60φmm
内径 22φmm
全長 88.5mm
入数 10個
定価(円) 2,600

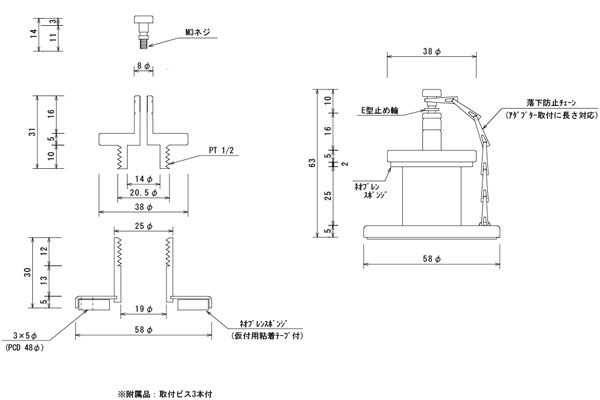

SUS-J-25

型式 SUS-J-25
材質 SUS304製
台座長 30mm
台座径 58φmm
内径 18.5φmm
全長 63mm
入数 10個
定価(円) 5,000

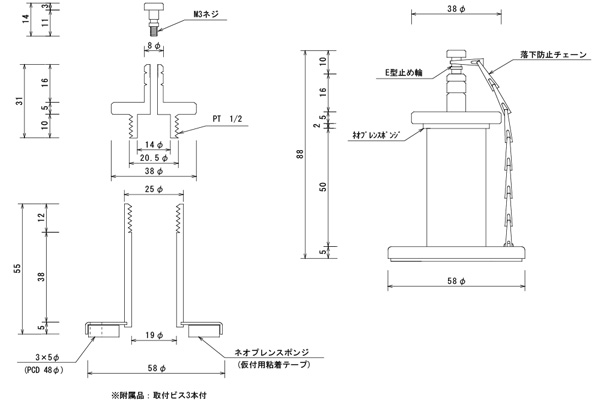

SUS-J-50

型式 SUS-J-50
材質 SUS304製
台座長 55mm
台座径 58φmm
内径 18.5φmm
全長 88mm
入数 10個
定価(円) 6,500



風量測定口用アダプター

風量測定口の全長をのばすためのアダプターです。
空調用ダクト・チャンバー等に取り付けられる場合、外板を保温しない場合は、J-25(SUS-J-25)タイプを25mm厚の保温材(グラスウール等)を施工予定の場合はJ-50(SUS-J-50)を取り付けてください。
50mm厚の保温材を外板に施工予定の場合はJ-50(SUS-J-50)では高さが不足しますので風量測定口アダプターをプラスすることで正規の寸法を確保することが出来ます。
*J-50(SUS-J-50)取り付け予定をJ-25(SUS-J-25)を誤って取り付けてしまったときも利用できます。

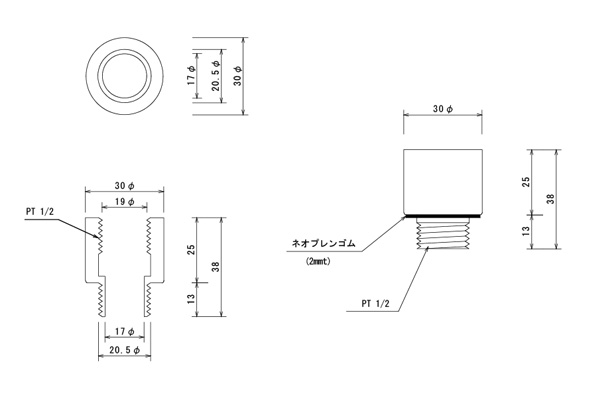

J-25・50用(J-25T・J-50T兼用)

型式 J-25・50用
(J-25T・J-50T兼用)
材質 亜鉛合金製
クロームメッキ仕上
接続長 25mm
内径 17φmm
全長 38mm
定価(円) 1,000

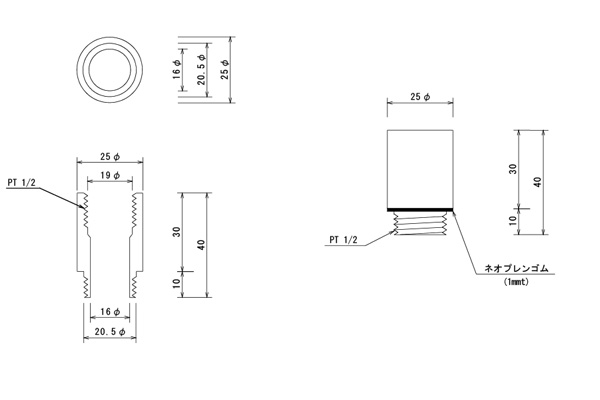

SUS-J-25・50用

型式 SUS-J-25・50用
材質 SUS・304製
接続長 30mm
内径 16φmm
全長 40mm
定価(円) 3,000
