コーナーピース

J-1型

フランジ適応幅を31mmに設定してあります。外側カシメ固定部分が凹凸型で90°のカド部分を尖らせてあり、フランジとのズレを極力防止する設計となっています。

型式 材質 入数 定価(円)
J-1型 SGHC t=1.6 200ケ 100
SUS-J-1型 ※ SUS 304 t=1.2 200ケ 500
AZ-J-1型  ※ ガルバリウム鋼板 t=1.6 200ケ 150
PV-J-1型  ※ 高耐食溶融メッキ鋼板焼付塗装付 t=1.6 200ケ 300

※印は特注品です。

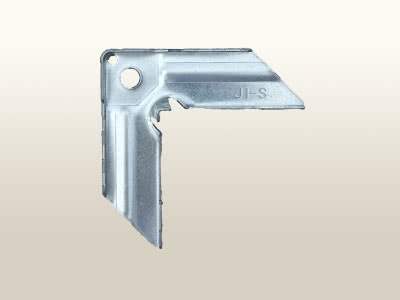

J1-S型

フランジ適応幅を31mmに設定してあります。外側カシメ固定部分が凹凸型で90°のカド部分を尖らせてあり、フランジとのズレを極力防止する設計となっています。
(※J-1型の廉価タイプです。)

型式 材質 入数 定価(円)
J1-S型 SGHC t=1.6 200ケ 100
SUS-J1-S型 ※ SUS 304 t=1.2 200ケ 500
AZ-J1-S型  ※ ガルバリウム鋼板 t=1.6 200ケ 150
PV-J1-S型  ※ 高耐食溶融メッキ鋼板焼付塗装付 t=1.6 200ケ 300

※印は特注品です。

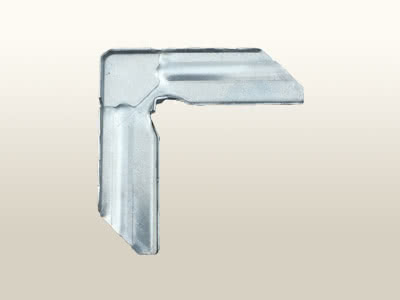

コーナーピース J-3型(孔なし)

補強フランジ専用のコーナーピースです。J-4型からボトルホールを無くしたタイプです。

型式 材質 入数 定価(円)
J-3型 SGHC t=1.6 200ケ 100
AZ-J-3型 ※ ガルバリウム鋼板 t=1.6 200ケ 150
SZ-J-3型 ※ 高耐食溶融メッキ鋼板 t=1.6 200ケ 180

※印は特注品です。

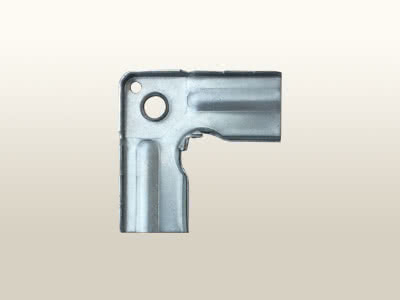

コーナーピース J-4型

フランジ適応幅を30.5mmに設定してあります。外側カシメ固定部分は4ヶ所の波型で各々のカド部分を尖らせてあり、完全で早い作業が可能です。自動コーナーカシメ機にも対応しています。

型式 材質 入数 定価(円)
J-4型 SGHC t=1.6 200ケ 100
SUS-J-4型 SUS 304 t=1.2 200ケ 500
AZ-J-4型 ガルバリウム鋼板 t=1.6 200ケ 150
PV-J-4型 高耐食溶融メッキ鋼板焼付塗装付 t=1.6 200ケ 300
SZ-J-4型 高耐食溶融メッキ鋼板 t=1.6 200ケ 180
※廉価タイプのJ1-S型・J4-S型も生産しています。

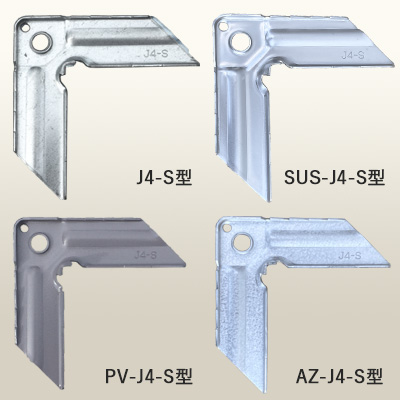

コーナーピース J4-S型

フランジ適応幅を30.5mmに設定してあります。外側カシメ固定部分は4ヶ所の波型で各々のカド部分を尖らせてあり、完全で早い作業が可能です。自動コーナーカシメ機にも対応しています。
(J-4型の廉価タイプです。)

型式 材質 入数 定価(円)
J4-S型 SGHC t=1.6 200ケ 100
SUS-J4-S型 SUS 304 t=1.2 200ケ 500
AZ-J4-S型 ガルバリウム鋼板 t=1.6 200ケ 150
SZ-J4-S型 高耐食溶融メッキ鋼板 t=1.6 200ケ 180

コーナーピース J-5型(短尺)

小口径ダクト用コーナーピースです。(ダクトサイズ75m/mより適合)J-4型の両端をカットしています。

型式 材質 入数 定価(円)
J-5型 SGHC t=1.6 250ケ 100
SUS-J-5型 ※ SUS 304 t=1.2 250ケ 500
AZ-J-5型  ※ ガルバリウム鋼板 t=1.6 250ケ 150

※印は特注品です。

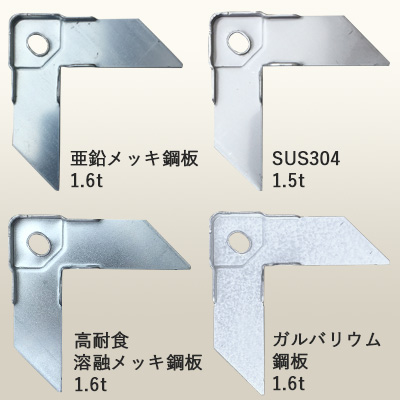

溶接ダクト用 コーナーピース

溶接ダクト用専用のコーナーピースです。板厚1.6tに適します。

材質 入数 定価(円)
亜鉛メッキ鋼板1.6t 200ケ 150
SUS304 1.5t 200ケ 600
高耐食溶融メッキ鋼板 1.6t 200ケ 180
