アネモボックス

アネモ型吹出口専用チャンバーBOXです。本体はグラスボード (64kg/㎥,25mm t)製でコーナー部分等は亜鉛引鋼板を合理的に配分して、軽量で消音、断熱性に優れています。
取付作業の簡素化のため1点吊りを採用しました。インレットはボリュームダンパー付で、アネモ接続部は360°回転式です。
新型シャッターカラーの特性を活かし、従来型より全高を20㎜低く設定しました。

カタログ

図面【アネモボックス】

サイズ	Aφ	W □	H	Dφ （インレット）	L	h
#12.5	123	210	175	122	90	35
#15	148	235	200	147	90	35
#20	198	285	250	197	90	35
#25	248	335	300	247	90	35
#30	298	385	350	297	90	35
#35	348	435	400	347	90	35

（単位 mm）

レジスターボックス

レジスターグリル用 (HS・VHS等)のチャンバーBOX です。本体はグラスボード (64kg/㎥,25mm t)製で消音、断熱性に優れ各種レジスターグリルに多用途に使用できます。

カタログ

図面【レジスターボックス】

図面【SAチャンバー】

A	B	Dφ	W	L	h
※	※	※	Ａ＋50	B＋50	Dφ＋50

（単位 mm）※印の寸法は御指定願います。

アネモボックス
レジスターボックス
パンカールーバー用ボックス
ブリーズボックス
消音エルボ

マイクロボックスシリーズカタログ

シャッターカラー製品案内

パンカールーバー用ボックス

パンカールーバー専用チャンバーBOXです。取付作業の簡素化のため、1点吊りを採用し、作業スピードにも優れています。
※パンカールーバー接続口に短管取付タイプもご用意できます。

図面【パンカールーバー用ボックス】

サイズ	Ｄφ	W	H	標準ダクトサイズ	接続ダクトサイズ(ｄφ)
No.3	85	200	200	100φ	任意サイズ※
No.3.5	95
No.4	110
No.4.5	125	250	250	125φ
No.5	140
No.6	160
No.7	190	300	300	150φ
No.8	215	300	300	150φ
No.10	280	400	350	200φ
No.12	325
No.14	325
No.16	425	550	400	250φ
No.18	490			250φ
No.20	490			300φ

（単位 mm）
※接続ダクトサイズは任意サイズの表記になっていますが、W寸法サイズのマイナス50㎜が最大口径となります。

ブリーズボックス

ブリーズボックスはライン型吹出口用のチャンバーBOXです。本体はグラスボード(64kg/㎥,25mm t)製にて軽量で消音、断熱性に優れています。
吹出口各社各種のサイズに応じた製作を致します。チャンバーBOX内部より取付作業が可能です。

L （アウトレット）	L+50 （全長）	W	H	標準吊位置●吊穴位置	吊個数
1000	1050	W+60	Dφ+50	250 ● 500 ● 250	2
1500	1550			250 ● 1000 ● 250	2
2000	2050			500 ● 1000 ● 500	2
2500	2550			250 ● 1000 ● 1000 ● 250	3
3000	3050			500 ● 1000 ● 1000 ● 500	3
3500	3550			250 ● 1000 ● 1000 ● 1000 ● 250	4
4000	4050			500 ● 1000 ● 1000 ● 1000 ● 500	4

[Dφ] [W] [L] の、各寸法をご指定下さい。標準サイズ以外の製作いたします。（単位 mm）

消音エルボ

本体は亜鉛引鋼板製で、特殊ガイドベンにより静圧損失を大幅に減少し吸音効果を高めております。内貼り吸音材はグラスウール (40kg/㎥)表面はガラスクロス被覆見切りコーナーで保護し、グラスウールの飛散防止をした優れた製品です。
なお、ダクト内風速15m／sec 以上高速でご使用の場合は内貼表面はパンチング押さえとなります。
丸ダクト用も製作いたします。

カタログ

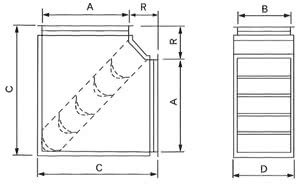

図面【消音エルボ】

吸音材（厚さ）	C	D	R
25	A+225	B+50	200
50	A+300	B+100	250

（単位 mm）
